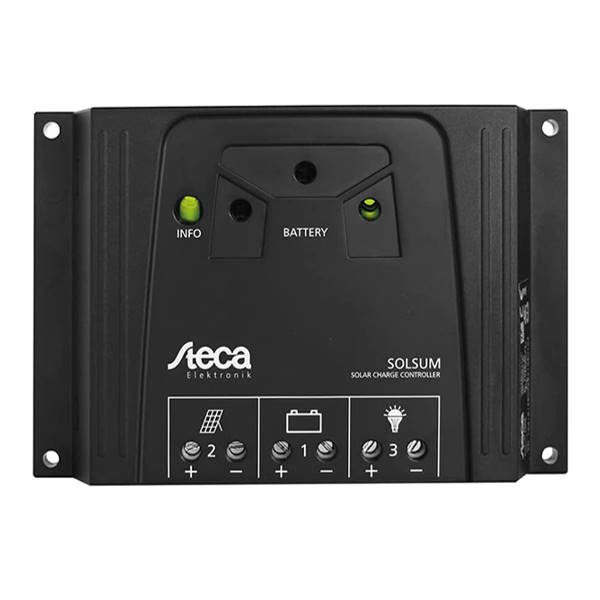

STECA SOLSUM
Lo Steca Solsum continua l’enorme successo di uno dei controller SHS più utilizzati. Con una gamma di potenza fino a 10 A a 12 V o 24 V riconosciuti automaticamente, si adatta a un sistema di dimensioni massime di 240 W.

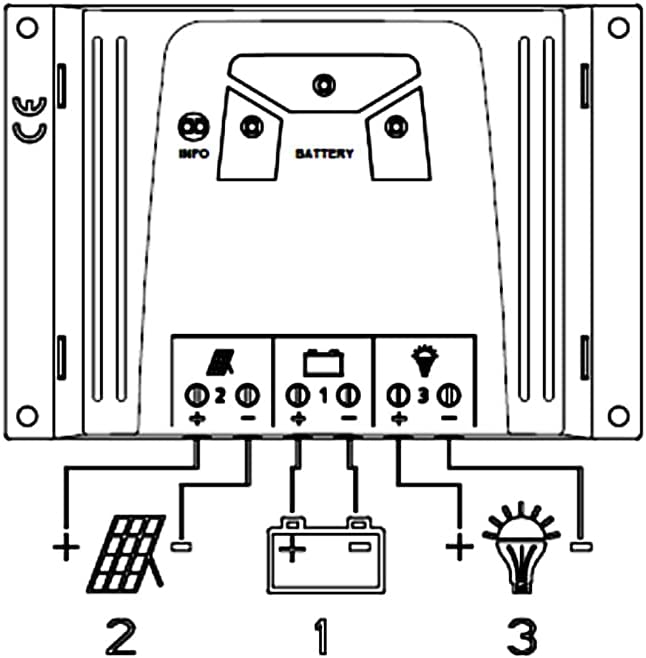

Protezione completa del circuito stampato con display a LED per un semplice riconoscimento dello stato della batteria. Varie connessioni consentono di collegarsi facilmente a pannelli solari, batteria e carico.
Lo Steca Solsum F funziona su PWM come regolatore di serie a bassa perdita.
Descrizione
Caratteristiche del prodotto
- Topologia seriale con MOSFETs
- Rilevamento automatico della tensione
- Regolazione del voltaggio
- Controllo PWM
- Tecnologia di ricarica multistadio
- Riconnessione automatica del carico
- Compensazione della temperatura
- Possibile messa a terra negativa di uno o messa a terra positiva di più terminali
Funzioni di protezione elettronica
- Protezione da sovraccarico
- Protezione da scarica profonda
- Protezione da inversione di polarità del modulo (≤36 V), carico e batteria
- Fusibile elettronico automatico
- Protezione da cortocircuito di carico e modulo
- Protezione da sovratensione all’ingresso del modulo
- Protezione a circuito aperto senza batteria
- Protezione da corrente inversa di notte
- Protezione da sovratemperatura e sovraccarico
- Scollegamento del carico in caso di sovratensione della batteria
Display
- Display a LED multifunzione
- LED multicolore
- 4 LEDs mostra gli stati operativi: per funzionamento, stato di carica, messaggi di errore
Opzioni
- Funzione luce serale o notturna preimpostata in fabbrica o regolabile tramite Steca PA RC 100
- Parametrizzazione dei valori delle funzioni tramite Steca PA RC 100
Certificazioni
- Conforme alle norme europee (CE)
- Conforme RoHS
- Made in EU
- Prodotto secondo ISO 9001 e ISO 14001
Accessori
- Steca PA RC100
Modelli disponibili
Modelli
| Prodotto | codice articolo | Descrizione | |
| I regolatori di carica Steca offrono 5 anni di garanzia | |||
| Steca Solsum 0606 | 764191 | <47V, 12/24V, 6A with LED display | Richiedi preventivo |
| Steca Solsum 0808 | 764195 | <47V, 12/24V, 8A with LED display | Richiedi preventivo |
| Steca Solsum 1010 | 764205 | <47V, 12/24V, 10A with LED display | Richiedi preventivo |
| Steca Solsum 2525 | 757004 | <47V, 12/24V, 25A, USB charger w. LED display | Richiedi preventivo |
| Steca Solsum 4040 | 757011 | <47V, 12/24V, 40A, USB charger with LED display | Richiedi preventivo |
Dati Tecnici
| Modello | 0606 | 0808 | 1010 |
| Characterisation of tde operating performance | |||
| Tensione di sistema |
12 V (24 V)
|
||
| Autoconsumo |
< 4 mA
|
||
| Ingresso DC | |||
| Tensione a circuito aperto | < 47 V | ||
| Corrente del modulo | 6 A | 8 A | 10 A |
| Uscita DC | |||
| Corrente di carico | 6 A | 8 A | 10 A |
| Tensione di riconnessione(LVR) | 12.4 V … 12.7 V (24.8 V … 25.4 V) | ||
| Protezione da scarica profonda (LVD) | 11.2 V … 11.6 V (22.4 V … 23.2 V) | ||
| Batteria | |||
| Tensione di fine carica | 13.9 V (27.8 V) | ||
| Aumento della tensione di carico | 14.4 V (28.8 V) | ||
| Tipo di batteria | gel | ||
| Condizione operative | |||
| Temperatura ambiente | -25 °C … +50 °C | ||
| Montaggio | |||
| Cavo (fine / single wire) | 4 mm² / 6 mm² – AWG 12 / 9 | ||
| IP |
IP 31
|
||

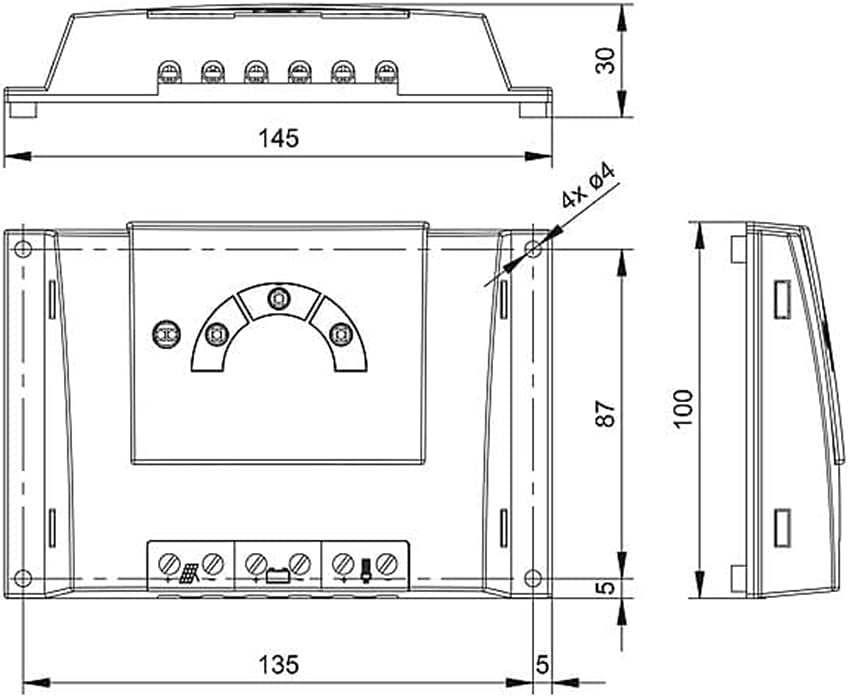

| Dimensioni (X x Y x Z) |
145 x 100 x 30 mm
|
||
| Peso |
ca. 150 g
|
||
Manuali
Accessori
| Prodotto | Codice articolo | Descrizione |
| Accessori per regolatori di carica , 2 anni di garanzia; | ||
| DIN-Rail Kit di montaggio | 614349 | Kit di montaggio per Top hat/DIN (2 pcs./controller) |
| Steca PA IRS 1008/180 | 713751 | DC Motion detector 12V/5A |
| Steca PA IRS 1008/180 | 735023 | DC Motion detector 24V/5A |
Accessori Specifico per prodotto
| Prodotto | Codice articolo | Descrizione |
| Accessori per Steca Solsum F, Steca Solarix PRS, Steca Solarix MPPT 1010, Steca Solarix MPPT 2010 , 2 anni di garanzia; | ||
| Steca PA RC100 | 725892 | Unità di programmazione |
