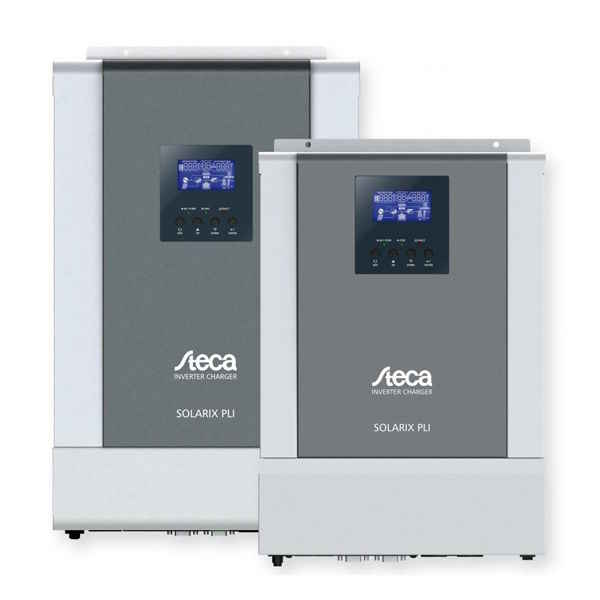

STECA SOLARIX PLI

Valutato 0 su 5

Con queste caratteristiche, Solarix PLI può essere utilizzato in 3 modi:

Sistema a isola pura dove l’unica fonte di energia sono i moduli fotovoltaici
Sistema autonomo con backup, con scelta della sorgente preferita (FV o esterna)
Le batterie in un gruppo di continuità (UPS) vengono caricate solo dall’alimentazione di rete e rimangono bufferizzate fino a quando non si verifica un’interruzione di corrente.
Taglie disponibili: 2400-24 / 5000-48 / 1000-12

Richiedi preventivo

Categorie: Inverters, Steca Tag: Steca

Descrizione

Il primo prodotto all-in-one di Steca Elektronik. La serie Solarix PLI 2400-24 / 5000-48 / 1000-12 è composta da inverter 230V AC onda sinusoidale pura, 40A e 80A con tecnologia MPPT, regolatori di carica fotovoltaici fino a 100V e 145V, carica batterie 230 V AC Ingresso per alimentazione esterna di backup , come la rete o un generatore che può essere attivato da un relè. Ciò consente di creare un sistema completo dell’isola.

Il passaggio dall’alimentazione a batteria a quella di rete/generatore esterno è molto rapido, meno di 10 millisecondi.

Tramite l’apposita scheda di comunicazione è possibile inserire nello stesso impianto un massimo di 9 macchine per formare un impianto trifase, e si possono collegare in parallelo 3 macchine per ogni fase, oppure si possono collegare un massimo di 9 macchine nello stesso impianto fase.

Il Solarix PLI 5000-48 supporta anche configurazioni trifase sbilanciate, è importante non superare le nove macchine per sistema.

Data la doppia capacità di sovraccarico rispetto alla potenza nominale ed una sinusoide pura, è possibile alimentare qualsiasi tipo di carico.

Un sofisticato software di ricerca del punto di massima potenza assicura sempre che la batteria possa essere caricata in qualsiasi condizione ambientale.

L’ampio display permette di monitorare tutti i parametri di funzionamento in modo comodo, tutte le impostazioni si effettuano direttamente dal display tramite i 4 tasti funzione, sono disponibili anche le porte di comunicazione RS232 e USB per il collegamento ad un PC.

Possibili tipologie di collegamento trifase
Tramite l’apposita scheda di comunicazione è possibile inserire nello stesso impianto un massimo di 9 macchine per formare un impianto trifase, e si possono collegare in parallelo 3 macchine per ogni fase, oppure si possono collegare un massimo di 9 macchine nello stesso impianto fase.

Supporta anche configurazioni trifase non bilanciate.

Software efficiente
Un sofisticato software di ricerca del punto di massima potenza assicura sempre che la batteria possa essere caricata in qualsiasi condizione ambientale.

Visualizzazione delle funzioni
L’ampio display permette di monitorare tutti i parametri di funzionamento in modo comodo, tutte le impostazioni si effettuano direttamente dal display tramite i 4 tasti funzione, sono disponibili anche le porte di comunicazione RS232 e USB per il collegamento ad un PC.

Modelli disponibili

Prodotto	Codice articolo	Descrizione
Solarix PLI 1000-12	764529	12V DC, 1000W cont., 230V AC 50/60Hz, 40A MPPT	Richiedi preventivo
Solarix PLI 2400-24	763717	24V DC, 2400W cont., 230V AC 50/60Hz, 40A MPPT	Richiedi preventivo
Solarix PLI 5000-48	766705	48V DC, 5000W cont., 230V AC 50/60Hz, 80A MPPT	Richiedi preventivo
PLI 2400-24 3ph./parallel	763750	Solarix PLI extension card/cables 3-ph./parallel	Richiedi preventivo
PLI 5000-48 3ph./parallel	760963	Solarix PLI extension card/cable 3ph./parallel	Richiedi preventivo
Fernlite Wifi-RS232	771923	Solarix PLI RS232 Wifi-Kit	Richiedi preventivo

Dati Tecnici

	PL 5000-48	PL 2400-24	PL 1000-12
Caratterizzazione della performance operativa
Tensione di sistema	48 v	24 V	12V
Potenza continua	5000 W / 5000 VA	2400 W / 3000 VA	1000 W / 1000 VA
Potenza 5 sec.	10000VA	6000VA	2000VA
Massimo. efficienza onda sinusoidale	> 93%	> 91%	> 90%
Massimo. regolatore di carica di efficienza	> 98%	> 98%	> 95%
Standby autoconsumo	15,0 W	14,0 W	4,0 W
Autoconsumo ON	50,0 W	45,0 W	17,0 W
Ingresso
Tensione di ingresso	90 V CA … 280 V CA
Massimo. corrente sul sistema di trasferimento	40 A	30 A	10 A
Frequenza di ingresso	40 … 65 Hz 50 / 60 Hz (rilevamento automatico)
Tempo di trasferimento	10 ms tipico (modalità UPS)
Uscita CA
Tensione di uscita	230 V CA +/-5%	220 V CA … 240 V CA +/-5 %	230 V CA +/-5%
Frequenza di uscita	50/60 hz
Batteria
Voltaggio batteria	38,4 V … 66 V	20 V … 30 V	10 V … 15 V
Massimo. corrente di carica del FV	80 A	40 A	40 A
Massimo. corrente di carica di CA	60 A (programmabile)	60 A (programmabile)	20 A (programmabile)
Tensione di fine carica	54,0 V (programmabile)	27,0 V (programmabile)	13,5 V (programmabile)
Aumenta la tensione di carica	56,4 V (programmabile)	28,2 V (programmabile)	14,1 V (programmabile)
Carica di equalizzazione	60,0 V (programmabile)	29,2 V (programmabile)	14,6 V (programmabile)
Imposta il tipo di batteria	liquido (programmabile)
Regolatore di carica lato ingresso CC
min. Tensione MPP	60 V	30 V	15 V
Massimo. Tensione MPP	115 V	80 V	80 V
min. tensione a circuito aperto modulo solare/ingresso (alla minima temperatura di esercizio)	72 v	36 v	18 v
Massimo. tensione a circuito aperto modulo solare/ingresso (alla minima temperatura di esercizio)	145 V	100 V	100 V
Massimo. corrente del modulo	80 A	40 A	40 A
Potenza di carica nominale	4800 W	1168 W	550 W
Autoconsumo	< 2 W
Condizioni operative
Temperatura di esercizio	0 °C … + 55 °C
Temperatura di conservazione	-15 °C … +60 °C
Rel. umidità	< 90 %, senza condensa
Altitudine massima	2000 slm
Montaggio e costruzione
Morsetto (CA – filo fine / singolo)	6 mm² – AWG 8
Morsetto (FV – filo sottile / singolo)	10 mm² – AWG 6	6 mm² – AWG 8	6 mm² – AWG 8
Connessione batteria (terminale ad anello M6 incluso)	35 mm² … 50 mm² AWG 2 … AWG 0	35 mm² … 50 mm² AWG 2 … AWG 0	25mm²/AWG3
Contatto di segnalazione a doppia via	3 A / 250 V CA (max. 150 W) 3 A / 30 V CC
Grado di protezione	PI 21
Dimensioni (XxYxZ)	298 x 469 x 130 mm	275 x 385 x 114 mm	243 x 331 x 115 mm
Peso	11,5kg	7,6kg	6,9 kg
Principio di raffreddamento	fan
